Водостоки для крыши своими руками: инструкция по самостоятельному изготовлению системы водоотвода

Этапы установки водостоков

При установке желобов мастера должны руководствоваться таким алгоритмом действий.

1. Для начала устанавливаются держатели для слива. Главное, чтобы был обеспечен наклон. Для этого одна сторона должна быть прикреплена на самой высокой точке, затем будет натянут шнур, по которому будут устанавливаться оставшиеся держатели.
2. Затем происходит монтаж заглушки для желоба. Чтобы заглушка не выпадала, ее крепят специальными заклепками. Заглушки имеют резиновые уплотнители, обеспечивающие водонепроницаемость. Все стыки должны быть промазаны герметиком.
3. Монтаж воронок в желоб. Для этого вырезается отверстие в трубе и вставляется воронка.
4. После этого мастера производят основной монтаж системы. Желоб ставится в держатели и фиксируется при помощи специальных пластин. Затем происходит соединение желобов с трубами. Завершающий этап – установка сливного колена. Это требуется делать в нижней части трубы.

Монтаж канала водостока производится под легким наклономИсточник mtgutterssa.com

Окончательная цена монтажа водосточной системы на крыше зависит непосредственно от выбранного предприятия. Но в среднем стоимость колеблется от 300 до 700 рублей.

Как правильно определиться с системой водостока

Просто так пойти в магазин и купить водосточную систему, не определившись с ее параметрами, это зря потраченные деньги. Есть определенные нормы, касающиеся размеров крыши, а точнее, площади ската, с которых вода будет собираться в водосточную систему. И чем больше площадь, тем больше должны быть у лотков и труб размеры в плане их диаметра. Поэтому перед тем как переходить к установке водосточной системы, необходимо точно подобрать ее по размерам в соответствии с площадью ската кровли.

1. Если площадь ската крыши не превышает 50 м², то устанавливаются в водосточную систему желоба шириною 100 мм и трубы диаметром 75 мм.
2. Площадь в пределах 50-100 м², используются желоба – 125 мм, трубы 87-100 мм.
3. Площадь ската более 100 м², желоба 150-200 мм, трубы 120-150 мм.

Монтаж водосточной системы показан в видео:

Греющий кабель в водосточной системе

Наледь и снег внутри водосточной системы создают затор (пробки), который не дает сливаться растаявшей воде. В результате она переливается через края лотков, образуя сосульки. Чем они опасны, всем известно. К тому же большое количества льда и снега внутри лотков – это большая вероятность обрушения всей конструкции или деформация ее элементов. Чтобы этого не происходило, в водосток устанавливают греющий кабель. Это проводник электрического тока, который выделяет тепловую энергию.

Греющий кабель внутри желоба водосточной системыИсточник rooms-styling.com

Установку греющего кабеля производят после монтажа водостока для крыши. Его просто укладывают внутрь желобов (вдоль) и опускают внутрь трубных стояков. В лотках его крепят специальными зажимами, изготовленными или из нержавейки, или из оцинковки, или из пластика.

Кроме самого кабеля в комплекте поступает блок питания и терморегулятор. Первый подает ток требуемого напряжения и силы, второй регулирует температуру кабеля в зависимости от погодных условий. К примеру, если на улице температура в пределах -5С, то кабель нагревается не сильно. Если температура падает ниже, то сила тока внутри проводника повышается, что увеличивает теплоотдачу. Именно это и контролирует терморегулятор.

Необходимо добавить, что сам терморегулятор не определяет температуру. Для этого в систему добавляются датчики: или температурные, или влажностные.

Чаще всего монтаж греющего кабеля производится не только внутрь лотков и труб. Им покрывают часть крыши, а точнее площадь свеса. Здесь проводник укладывается змейкой и закрепляется к кровельному материалу специальными хомутами. На фото ниже этого хорошо видно. При этом надо обозначить, что греющий кабель и внутри водостока, и на свесе – это единая система с одним блоком питания и терморегулятором.

Греющий кабель на свесе крышиИсточник tiu.ru

Как работает система обогрева водостоков показано в видео:

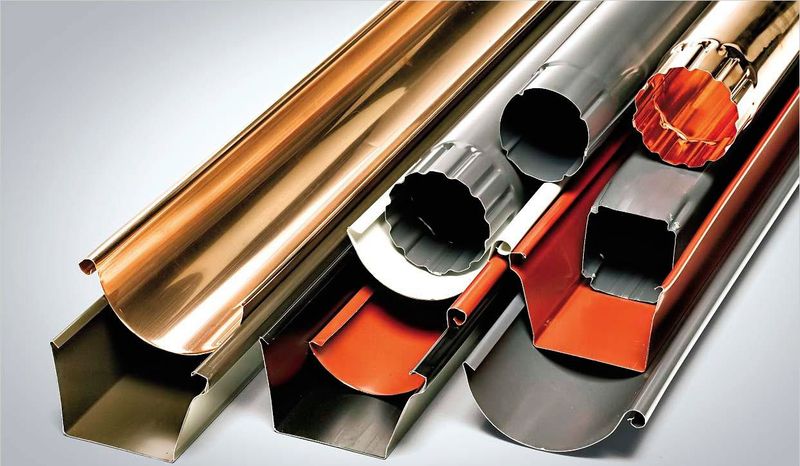

Разновидности современных водосточных систем по материалу изготовления

Традиционно водосточные системы изготавливались из оцинкованной стали. И сегодня этот материал не ушел с рынка. Просто оцинкованный водосток стали покрывать краской, тем самым подгонять под цвет кровельного материала, создавая единое дизайнерское оформление дома. Плюс, появилась возможность продлить срок эксплуатации за счет дополнительного защитного слоя.

Сегодня производители предлагают оцинкованные водостоки, покрытие полимером. При этом полимерное покрытие наносят и с внешней стороны оцинкованного листа, и с внутренней. Это более качественная защита и огромное разнообразие цветов, ничем не ограниченное.

Водосточная конструкция из пластикаИсточник rooms-styling.com

Пластиковые водостоки сегодня являются самыми востребованными. Изготавливают их из поливинилхлорида (ПВХ). Но этот материал не используется в чистом виде, потому что сам по себе он становится хрупким при низких температурах. В него добавляют присадки, которые увеличивают прочность полимера, поэтому ПВХ водостоки не боятся перепадов температур и солнечных лучей. И самый большой плюс – пластик является самым дешевым материалом.

Современный рынок сегодня предлагает водосточные системы, изготовленные из меди или нержавеющей стали.

Медный водостокИсточник pinterest.com

Обобщение по теме

Установка водостоков на крыше – процесс серьезный. Основная задача производителя работ – правильно подобрать ее элементы в соответствии с площадью ската кровли, правильно выставить угол наклона желобов и грамотно провести крепление элементов конструкции.

О сравнении металлических водосточных систем

Нет смысла сравнивать медные или титан-цинковые водостоки с системами из других материалов. Это элитная группа, которая отличается не только стоимостью, но и практически неограниченным сроком службы.

Конечно, какой-то предел у них есть, но желоба и воронки из цветных металлов прослужат дольше, чем стропильная система крыши или лобовые доски карнизных свесов, к которым они закреплены.

С другой стороны, несмотря на исключительность, водостоки из меди и титан-цинка имеют ограниченный выбор цвета. Их не окрашивают, и кроме «натурального», есть патинированная или искусственно окисленная поверхность металла. А это еще два дополнительных оттенка «под старину».

Также надо «отсеять» водостоки из легированной стали (нержавейки). Такие системы используют крайне редко — в промышленных масштабах их не выпускают, а делают на заказ металлообрабатывающие компании.

И остаются два вида металла для водостока — оцинкованная сталь и алюминий. Оба варианта имеют приблизительно равную стоимость (в пределах одного порядка), их окрашивают в близкие по палитре RAL цвета, у них похожие декоративные возможности и сопоставимые сроки службы.

Устройство

Устройство внутреннего водостока предполагает размещение труб внутри зданий. Такая система не позволяет трубам промерзать и хорошо подходит для регионов с очень изменчивой погодой. Плюсом системы является и то, что труб не видно с фасада, что улучшает экстерьер. Особенностью устройства является обязательное наличие дренажа или специального места, куда поступает дождевая вода.

Устройство системы предполагает обязательное наличие:

• трубопровода;
• приемных воронок с коллектором;
• специальных систем очистки.

В отличие от первого варианта, наружный водосток ставится на фасад сооружения. Большинство загородных частных зданий оборудуются именно такой системой. Главное ее удобство состоит в том, что устройство водостока допускается после строительства. С внутренним водостоком такой вариант не пройдет.

Преимущества внешнего устройства следующие:

• простой монтаж;
• простой уход;
• нет необходимости в профессиональных знаниях и навыках.

Инструкция по монтажу водосточной системы

1. Монтаж водосточной системы начинается с установки крюков. В основном они бывают трех типов: короткие, регулируемые и длинные. Они могут крепиться к нижней доске обрешетки, к стропилу или сверху стропилины. Для каждого из случаев из применяются различные виды крючков.
2. Рассчитывают угол наклона крюков. Рекомендуемый уклон необходимо сделать 2-3 мм/м. Крюки располагают рядом, нумеруют и отмечают линию сгиба. Далее, при помощи инструмента для загиба крючков, их отгибают по разметке.
3. Монтаж первого крюка водостока происходит таким образом, чтобы расстояние между мнимым продолжением кровли и внешней стороной желоба составляло 20 – 25 мм.
4. Монтаж крюков делают на расстоянии 0.8 – 0.9 метра с углом наклона 2-3 мм/м относительно горизонта. Установка начинается с того края карниза откуда будет идти наклон относительно горизонта. Первый и последний крюки должны находиться на расстоянии 100 – 150 мм от края кромки кровли.

   Если установка крюков происходит не на лобовой доске, а на стропилине или на последнем бруске обрешетки, то делают пазы, чтобы сравнять поверхности крюков с поверхностью стропила или обрешетки.

5. Если в желобе необходимо сделать отверстие под воронку, то нужное место размечают карандашом и при помощи ножовки вырезают отверстие. С помощью клещей воронке придают необходимую форму, а заусенцы удаляют. Место среза металла обрабатывают специальной краской для предотвращения коррозии.

   Воронка сначала крепится к внешнему загибу желоба, а фиксирующие клемма зажимаются с внутренней стороны. Далее происходит установка заглушки на торец желоба при помощи резинового молотка или ручного прессования. Собранная конструкция устанавливается на крючки путем нажатия у каждого крюка.

   По возможности, такие элементы как: воронка, заглушки и углы должны быть установлены до финальной установки желоба на крышу!

6. Соединение желобов происходит при помощи соединительных замков. Для этого между торцами соединяемых частей оставляют зазор 2-3 мм. На резиновую прокладку наносят герметик в виде трех линий: одна наносится по центру, остальные по бокам. Задняя часть замка крепится к внутренним сторонам желобов. Далее замок прижимается в сторону внешней стороны, чтобы обеспечить плотное прилегание прокладки к желобам. Защелкивают замок и фиксируют его путем загибания прижимных клемм. Остатки герметика необходимо удалить.
7. При установке внутренних или наружных угловых элементов, между соединяемыми торцами, необходимо также сделать зазор 2-3 мм и соединить с помощью прижимных замков, как указано в инструкции выше.
8. Установка водостоков происходит в ранее обозначенных местах. Для крепления труб к стенам используют хомуты, которые фиксируют дюбелями. Расстояние между хомутами не должно превышать двух метров. Труба должна находиться на расстоянии минимум 40 мм от стены. Обрезку труб необходимо сделать при помощи ножовки.

   Если необходимо соединить два колена, то измеряют расстояние между торцами труб. К полученной величине (в данном случае «а») прибавляется 100 мм для захода соединительной трубы в торцы колен (по 50 мм на каждое колено).

   Сливное финишное колено фиксируют к трубе при помощи заклепок. Расстояние от края сливной трубы до земли не должно превышать 300 мм. На этом монтаж водостоков закончен.

Предлагаем вашему вниманию видео, которое поможет разобраться во всех нюансах монтажа.

Данная инструкция описывает основные этапы установки водостока своими руками. В каждом конкретном случае, необходимо просить инструкцию у поставщика, так как у каждого производителя установка водостоков несколько различается.

Виды кронштейнов

Кронштейн – это элемент, предназначенный для крепления водосточной системы трубы. Стандартным вариантом является длинное изделие, которое используется, если на кровле нет обрешетки. Короткие изделия необходимы для монтажа на лобовую доску или стену дома. Но такой вариант не самый удобный, поскольку саморезы будут вкручиваться ненадежно.

Лучше остановиться на универсальных типах. Это разборные детали, которые можно использовать для крепления водостока в любых ситуациях. Размер хвостовиков можно менять зависимо от своих нужд. Именно это является главным плюсом данного изделия.

Монтаж водосточных труб

Монтаж водосточной системы делается перед кровельными работами — тогда элементы крепления можно легко прикрепить к стропилам или обрешётке кровли. Они могут также фиксироваться к специальной крепёжной доске. При креплении к обрешётке используют более длинные крюки, а если кронштейны устанавливают на доску, то следует выбрать крепёжные элементы более короткого размера.

Советуем почитать о том, как самостоятельно установить проточный водонагреватель, септик, а также о том, как сделать водопровод со скважины.

Из пластика

Многие элементы и узлы этой лёгкой конструкции можно собрать внизу и затем только поднять вверх и как следует закрепить. Для резки пластиковых элементов используют ножовку или пилу по металлу. Края выравнивают ножовкой или наждаком. Крепёжные элементы (кронштейны) при этом устанавливаются загодя.

При установке пластиковых водоотливов делаются следующие работы:

• сначала размечают места для крепления кронштейнов, при этом отступают от угла крыши 15 см. Расстояние между ними — не более 0,5 метра. Перепад высот не должен быть более 5 мм на метр. При этом также следует учесть небольшой уклон жёлоба в сторону сливной трубы. Оптимальным уклоном считается 3-5 мм на 1 метр;
• первыми крепят крайние элементы — самый верхний кронштейн и самый нижний;
• желоба из пластика устанавливают на кронштейны и соединяют друг с другом. В местах соединений должна быть полная герметичность;
• вырезают отверстия для слива;
• устанавливают сливные воронки;
• все стыки герметизируют;
• под сливной воронкой крепят хомуты для монтажа труб на расстоянии 2 метра друг от друга. Для разметки мест креплений используют отвес;
• под сливной воронкой крепят сначала наклонное колено;
• под наклонным коленом крепят трубы, соединяя их друг с другом при помощи муфт и фиксируя хомутами;
• внизу сливной трубы устанавливают отводящее колено.

Возможно, вам также пригодится знать, как построить погреб в гараже, как избавиться от грунтовых вод в подвале и как сделать освещение для загородного дома.

Металлическая система

При монтаже водосточной системы из металла выполняются следующие шаги:

• крепят кронштейны на расстоянии друг от друга не более чем 0,6 метров, с учётом небольшого уклона (2-5 мм на 1 м). В месте слива для воронки устанавливают пару кронштейнов;
• монтаж желобов. Они заводятся в пазы кронштейнов и зажимаются фиксатором. Металлические желоба обрезают до нужной длины ручной пилкой по металлу и затем обрабатывают место спила при помощи мелкого напильника. Два жёлоба соединяют внахлест на 5 см, причём верхняя часть его должна быть направлена в сторону уклона, чтобы избежать протекания;
• на края желобов, не ведущих к сливам, устанавливают заглушки и герметизируют резиновыми прокладками или герметиком;
• устанавливают сливные воронки и защитные сетки;
• к сливным воронкам крепят сливное колено;
• намечают места креплений для труб, пристраивая их сначала к сливному колену;
• установка в намеченных местах на стене хомутов;
• монтаж труб. Трубы соединяют друг с другом до необходимой длины и закрепляют хомутами, фиксируя съёмную часть хомута болтами и саморезами;
• прикрепляют к нижним концам труб сливные колена, выводящие воду с крыши в сторону от стен и фундамента.

Виды и различия систем водостока

Оптимальным считается выбор такой системы водостока, которая органично сочетается с общей цветовой палитрой дома, а также с материалом крыши. Конструкция не должна явно визуально выделяться на фоне дома. Скорее наоборот, она должна служить естественным продолжением здания и придавать ему аккуратный и законченный вид.

Если водостоки классифицировать «глобально», то мо можно выделить два вида: внутреннего и наружного крепления. Водосточный желоб крепиться при помощи специальный кронштейнов на стены или стропильные рейки. Обе категории включают в себя все основные элементы конструкции водостока: сливные трубы, желоба, воронки, кронштейны и другие составные части. Сами желоба могут быть как металлическими, так и пластмассовыми, отличающимися по форме сечения: полукруглые, трапециевидные и прямоугольные. Для исключения перелива дождевой воды через край желоба можно дополнительно укрепить его у основания.

Технология монтажа

Главное условие эффективной работы стока воды со скатов – качественный, аккуратный монтаж в соответствии с требованиями технологии. Установку водостока начинают после сборки стропильного каркаса и монтажа обрешетки. Чтобы защитить древесину стропил от проникновения влаги, их укрывают дополнительным слоем гидроизоляции. Чтобы установить водостоки пластиковые, действуют следующим образом:

• На лобовую доску наносят разметку расположения водосточного желоба. Его размещают с уклоном 3-5 градусов в сторону водоприемной воронки. Воронки размещают около угла крыши. Чтобы выдержать необходимый уклон, натягивают шнурку.

• Кронштейны располагают таким образом, чтобы скат наполовину загораживал желоб. Этакое расположение защищает его от схода снега, но не препятствует эффективном сбору воды.

• Монтаж начинают от точки крепления водоприемной воронки. Это этого места в обе стороны отмеряют по 15 сантиметров и с помощью шуруповерта закрепляют там два кронштейна для желоба.

• Фиксируют кровельными саморезами остальные кронштейны с шагом 50-60 см, начиная от противоположного воронке края желоба. Устанавливают деталь желоба с воронкой на подготовленные кронштейны.

• Далее начинают монтаж желоба. Его подрезают до нужной длины, вставляют в кронштейны, соединяя отдельные сегменты внахлест с помощью силиконового герметика или специальных резиновых соединителей.

• Следующий этап – монтаж вертикальной трубы слива. Ее присоединяют к воронке, надставляя до необходимой длины отрезками труб, соединенными муфтами. На стене кронштейны, поддерживающие слив, размещают каждый 100 см.
• На трубу надевают изогнутый наконечник или носик. Согласно строительным нормам расстояние между ним и поверхностью земли не должно превышать 30 см.

Конструкция

Водостоки для крыши – устройства необходимые для сбора воды со скатов крыши и доставки к ливневой канализации. Устройство водосточной системы представляют собой совокупность труб. В него входят следующие элементы:

Конструкция внешней системы водостока крыши

1. Водосточные желоба. Желоба – полукруглые или прямоугольные половинки труб. Их монтируют по периметру здания, чтобы жидкость со скатов не портила материал отделки стен, а организованно покидала пределы отмостки дома. Их производят разных диаметров, чтобы подобрать для любой площади скатов и объема выпадающих осадков.
2. Водосточные воронки. Воронками водостока называют устройства, напоминающие по внешнему виду воронку. Их монтируют на желоб, чтобы перенаправить жидкость к ливневой канализации.
3. Водосточные сливы. Вертикальные трубы, которые через водоприемную воронку связываются с желобом, называют сливом. Через них талая и дождевая вода попадает в канализацию. Обычно при разработке схемы водостока для крыши, размещают несколько сливов в разных местах дома. Водосточные сливы располагаются над решеткой ливневой канализации, чтобы вода, льющаяся из них, не размывала почву или бетонную отмостку вокруг дома.
4. Кронштейны. Кронштейнами называют крючки, необходимые для крепления. С их помощью сливы, желоба фиксируются на стенах и карнизах здания. От прочности этих элементов зависит, выдержит ли водосток вес снега или разрушится.

Металлические водостоки

Большой популярностью изделия для оборудования внешнего водостока из металла. Их изготавливают с помощью прессовки из легированной цинком стали. Как правило, они имеют полукруглую форму, в редких случаях прямоугольную. Самостоятельный монтаж водостоков из металла так распространён, благодаря следующим качествам:

1. Высокая устойчивость к коррозии. Оцинкованная сталь не вступают в реакцию, поэтому не ржавеет. Благодаря этому металлические изделия для обеспечения отвода воды с крыши имеют большой срок эксплуатации.

2. Механическая прочность. Устройство желобов, воронок и сливов из металла достаточно прочное, чтобы выдержать значительную снеговую нагрузку. Падающие с деревьев ветки и попавший мусор не наносят вред и не повреждают элементы конструкции.

3. Устойчивость к перепадам температуры. Прочность стали не снижается ни в сильную жару, ни в мороз. Даже резкий перепад с плюсовой на отрицательную температуру не влияет на ее целостность.
4. Устойчивость к огню. Стальные детали, из которых оборудуют водосточную систему дома не горят и не поддерживают горения, а потому соответствуют строгим нормам противопожарной безопасности.

Пластиковые водостоки

Чтобы снизить нагрузку на стропильный каркас крыши, производители разработали доборные элементы для сборки водостока из пластика или, как он правильно называется, поливинилхлорида. От моделей из металла его отличает:

1. Легкий вес. Пластиковые сливы, желоба и воронки весят в несколько раз меньше, чем такие же детали из оцинковки. Потому установка водостоков из пластика возможна даже на старых крышах, в которые нагрузку на стропила увеличивать просто рискованно.
2. Разнообразная цветовая палитра элементов. Даже самые бюджетные производители предлагают своим покупателям выбор из 6-8 цветов. Если говорить о дорогостоящей продукции, то ассортимент оттенков не ограничивается десятком наименований, поэтому можно легко подобрать цвет в тон к кровельному материалу или стенам дома.

3. Полная герметичность соединений. Пластиковые модели желобов, сливов и воронок соединяются в единую систему более герметично, поэтому протечки в ней возникают реже.

4. Полный выбор комплектующих. Ассортимент элементов для сборки – рай для владельцев нестандартных крыш, углы которых не 90 градусов. Подобное разнообразие позволяет сделать множество индивидуальных конфигураций.
5. Доступная цена. Цена на пластиковую продукцию по оценкам строительных консультантов в 1,5-2 раза ниже, чем на качественную металлическую.

Что такое водосток? Каких типов он бывает?

Водосток представляет собой систему воронок и желобов, а также вертикальных водосточных труб, целью которой является сбор и отведение атмосферной воды с домовых крыш.

Внутренний водосток

Водосточные системы подразделяются на 2 основных типа, отличающихся местом прохождения водосточных труб.

Внутренняя водосточная система применима в тех регионах, где характерны очень холодные зимы, а также для зданий с плоской крышей. В случае использования такого водостока на крыше делается уклон в 1-2 %, в низшей точке которого есть водосборная воронка, соединенная с ливневым стоком, проходящим внутри здания. Стояк соединяется с отводом, который выносит воду в коллектор. Такая водосточная система отводит атмосферную влагу в ливневую канализацию.

Внутренняя водосточная система

Крыши со скатом оборудуют внешней водосточной системой, включающей в себя желоба, соединенные воронками с трубам-водостоками, переходящими в сливной отвод, удаляющий воду от здания. Отвод может соединяться с ливневой системой участка.

Каков бы ни был вид водостока, его проектирование и монтаж производят до окончания строительства дома. Ошибочно считать, что установку наружной водосточной системы можно проводить после окончания монтажа кровли.

Необычный водосток в Варшаве

Порядок расчета водостоков Döcke

1. Желоба

N _{желобов} = L ÷ 3,0 м

2. Угловой элемент

N _углов = Количество угловых соединений желобов

3. Кронштейны и удлинители

А) крепление на пластиковые кронштейны:

N _{пластик. кроншт.} = L ÷ 0,6 м + N _{карниз. свесов}

Б) крепление на металлические кронштейны или с использованием удлинителей:

N _{кронштейнов} (N _{удлинителей}) = L ÷ 0,6 м + 2N _{воронок} + N _{соединителей}

При использовании удлинителей необходимо дополнительно приобрести пластиковые кронштейны в количестве по варианту А

4. Заглушки

N _{заглушек} = (N _{карниз. свесов} — N _углов) х 2

5. Колено 45° или 72°

N _колен = 2 х N _{воронок}

6. Воронки*

N _{воронок} = S _ската ÷ 50 м2 (но не менее одной на один скат)

7. Трубы*

N _{водостоков} = (H _стены ÷ 3,0м) х N _{воронок}

8. Наконечники

N _{наконечников} = N _{воронок}

9. Защитная сетка воронки*

N _сеток = N _{воронок}

10. Хомут*

N _{хомутов} = (H _стены ÷ 1,5 м + 1) х N _{воронок}

11. Соединительная муфта*

Н₁

До 3 м

От 3 до 6 м

От 6 до 9 м

Без колен

1

2

3

С коленом

1

2

12. Соединитель желобов*

Длина свеса	До 3 м	До 6 м	До 9 м
Количество соединителей	1	2

Н₁ — Высота от воронки до наконечника, м

H — Высота стены, м

S — Площадь, м2

L — Суммарная длина карнизов, м

N — Количество, шт

Расчет является ориентировочным и требует уточнения в зависимости от архитектурных особенностей конкретного здания

Установка системы

Технология монтажа водостоков включает в себя подбор системы, покупку материалов и проведение соответствующих расчетов. В зависимости от пропускной способности систем, выделяют несколько вариантов водостока. Допустим, они могут обозначаться в виде цифр 100/75, 125/90, 150/110, где указано соотношение диаметра трубы и желоба.

У каждого производителя имеются собственные показатели. Конфигурация тоже отличается. Вот почему не стоит стыковать системы, выпущенные разными компаниями. Разнообразие систем необходимо для того, чтобы каждый человек мог подобрать ту модификацию, которая соответствует его потребностям.

Монтаж водостоков Dcke инструкция к установке

Общие правила установки водостоков Döcke довольно просты.

Как крепить желоба и обеспечить требуемый уклон

Крепление к лобовой доске на пластиковый кронштейн

Кронштейн из пластика, воронку и соединитель крепят к лобовой доске при помощи саморезов. В кронштейне желоб закрепляют так: сначала в его зажим заводят кромку того края желоба, который наиболее близко расположен к лобовой доске, после чего его опускают в приемник кронштейна и, сильно надавив в месте зажима на противоположный край, заводят кромку в зажим до появления щелчка.

Кронштейны размещают по уровню шнура, который натягивают между воронкой и конечным кронштейном, причем перепад высоты между этими точками должен обеспечить уклон до 3 мм на единицу длины.

Крепление без лобовой доски на металлический кронштейн

Этот вариант используют для кровель, имеющих небольшой шаг обрешетки. Сначала кронштейны крепят к конструкции крыши. Край желоба, ближний к крыше, заводят под зацеп кронштейна и опускают в его приемное гнездо, отгибают зажимную планку и фиксируют противоположный край. Перепад высоты обеспечивают, выгибая в расчетном месте кронштейн. По мере удаления промежуточных кронштейнов от конечного, расстояние между концом опорной части и местом изгиба следует уменьшать.

Как обеспечить оптимальное положение элементов водостока относительно кровли

Свес крыши располагают на желобом на расстоянии 30– 50% от его диаметра.

Зазор, который требуется сохранить между кронштейном, его верхней частью и линией продолжения кровли составляет 25 –30 мм. Его обеспечивают, отгибая конечный металлический кронштейн (удлинитель), либо перемещая пластиковый.

Как при вертикальной нагрузке обеспечить устойчивость от деформаций

• Шаг кронштейнов желоба не должен быть больше 600 мм.
• Воронку необходимо закреплять в двух точках (соответственно, двух удлинителях/кронштейнах).
• Соединитель желоба закрепляют в одной точке (соответственно, удлинителе/ кронштейне).
• Расстояние между торцевой частью углового элемента и ближайшим кронштейном – до 150 мм.
• Расстояние между заглушкой и ближайшим кронштейном – не больше 250 мм

Как обеспечить компенсацию линейных температурных расширений

Желоб устанавливают в сопрягаемые элементы до достижения надписи «Вставить до сих пор» –по краям линии для удобства установки сформированы микроупоры.

Между торцевой поверхностью заглушки и элементами конструкции дома сохраняют расстояние от 30 мм.

Герметизация системы

Сопрягаемые поверхности до начала монтажных работ очищают от загрязнений. Резиновые герметизирующие прокладки должны быть плотно установлены в гнезда и доходить до их краев. Необходимо также установить заглушки.

Проведение расчетов для комплектующих системы

Установка водосточной системы должна начинаться в обязательном порядке с подсчетов количества комплектующих, а главное — с вычисления диаметра труб и водосточных желобов. Неправильно выведенный диаметр системы либо не сможет отводить тот объем воды, который будет сходить с определенной крыши, либо справится с задачей с лихвой, но обойдется мастеру неоправданно дорого.

Итак, что касается диаметров водосливных труб и желобов, то здесь пользуются следующими принципами расчетов:

• Для крыши с суммарной площадью скатов до 50 м2 применяют трубы сечением 75 мм и водосточные желоба сечением 100 мм;
• Для крыши площадью от 50 м2 до 100 м2 используют трубы диаметром 87 мм и желоба сечением 125 мм;
• Для крыши, площадь которой превышает 100 м2 актуально применение труб диаметром 100 мм и водосточных желобов диаметром 150 мм.

Определяем количество вертикальных труб

Здесь все предельно просто. Так, установка водостоков на крыше требует, чтобы на каждые 100 м2 площади крыши приходилась одна водосточная труба. Поэтому если наша предполагаемая кровля имеет площадь 120 м2, то для нее потребуется уже две водосточные трубы, которые будут расположены по двум углам дома. Что касается приемных воронок, то их приобретают в том количестве, в котором определено количество вертикальных стоков. В нашем случае будет 2 водоприемные воронки.

Теперь, чтобы установить водостоки на крыше, необходимо вычислить количество вертикальных звеньев (труб), которые потребуются для устройства двух вертикальных приемных линий от крыши до фундамента. В этом случае нужно определить высоту дома от отмостки до карнизной планки и отнять от нее 30 см (длина сливного колена). К примеру, высота дома от одной точки до другой будет равна 8 м. От нее отнимаем 30 см и получаем 7,7 м. Притом, что длина одного звена чаще всего равна 3 м, то на один вертикальный сток нам понадобится 3 трубы. То есть для двух наших предполагаемых стоков нужно закупить 6 труб.

Тут же определяем и количество хомутов для вертикальных линий. Их располагают на таких точках:

• Между трубой и сливным коленом;
• Между стыками вертикальных труб;
• Между отливом и трубой.

Итого получаем 5 хомутов для одной вертикальной линии. Для двух — 10 хомутов.

Определяем количество желобов

Для расчета количества желобов для предполагаемой двухскатной крыши нужно определить длины обоих карнизов. В нашем случае они будут равны по 9 м каждый. И если исходить из того, что каждый желоб имеет длину 3 м, то в нашем случае нам понадобится 3 желоба на один скат. Соответственно, 6 желобов для двух скатов крыши.

Что касается количества кронштейнов, то их рекомендуют располагать на равном расстоянии друг от друга. При этом расстояние должно быть примерно 70-90 см, но не более. В нашем случае при длине карниза 9 м мы используем 10 кронштейнов на один карниз. Соответственно 20 кронштейнов для двух карнизов.

Замки подбираются в том количестве, в каком насчитано количество соединений между желобами. В нашем случае это число 4 (по 2 с каждой стороны крыши).

Определяем количество колен

Правильный монтаж водосточной системы своими руками не будет полноценным, если мастер не определит количество колен для системы. Колена приобретают по 2 шт. на одну воронку. Значит, в нашем случае, всего колен потребуется 4 шт. При этом потребуется и 2 отлива для оформления отведения воды в грунт или ливневую канализацию.

Большее количество колен приобретается в том случае, если фасад дома имеет сложную конфигурацию и требуется формировать его обход. В этом случае необходимо подсчитать количество изгибов по фасаду на протяженности вертикального стока.

Выводы и полезное видео по теме

Подробная инструкция от производителя:

Полезные рекомендации по монтажу:

Любительский вариант:

Установка водосточной конструкции – несложное дело для любого, кто участвовал в строительстве дома. Однако набор начальных знаний все же необходим. Касается он, главным образом, расчетов и выбора подходящих комплектующих.

Если вы не уверены в своих силах, рекомендуем обратиться к специалистам, которые за короткий период составят проект и смету на установку водосточной системы.

При ознакомлении с информацией нашли недочеты или есть рекомендации по монтажу водосточной системы? Оставляйте, пожалуйста, комментарии, делитесь опытом в блоке для связи расположенном под статьей.
