Техника изготовления мангала-коптильни из газового баллона

Правила техники безопасности, которые нужно помнить

Пропановый баллон находится под давлением, поэтому пока в нем есть газ, не должно быть никаких источников возгорания

Это важно, поскольку при откручивании вентиля многие используют молоток для удаления ржавчины, при этом может возникнуть искра, что приведет к возгоранию. Главное правило при работе – аккуратность и четкое следование инструкции

Удаление газа из баллона

Чтобы очистить баллон от остатков газа, необходимо открутить вентиль. Со старыми емкостями сделать это сложно, так как он может поржаветь. Потребуется сбить его молотком или другим твердым предметом

Делается это осторожно, чтобы исключить возгорание от искры. Для проверки степени очистки баллона выполняют такие действия:

1. Через тонкий шланг емкость заполняется водой. Шланг необходим, чтобы в верхней части не образовалась воздушная пробка. Когда баллон будет заполнен доверху, это значит, что газа внутри не осталось.
2. Второй вариант проверки – поджигание тряпки, помещенной в емкость. Для этого баллон укладывается горизонтально, кусок тряпки смачивается в горючей жидкости и помещается в горловину. После поджигания нужно отойти на безопасное расстояние. Если после сгорания тряпки слышен громкий хлопок, то газ из емкости удален полностью.

Удостоверившись в отсутствии газа, можно приступать к дальнейшим действиям. Работа с такой емкостью будет безопасной.

Разметка и разрезание

Очищенная емкость укладывается на бок. С помощью маркера или мелка отрезается боковая часть с отступом от краев на 10-15 см. Последнюю сторону отрезать сразу не нужно. Она буде срезана после приваривания петель. Так удастся обеспечить плотное прилегание крышки к коптильне.

На этом этапе следует разметить и вырезать:

1. Отверстие для дымохода. Проделывается в верхней части, возле горловины емкости.
2. Вход для дымогенератора. Выполняется в зависимости от выбранного типа копчения. Для холодного приготовления делается круглый срез под трубу небольшого диаметра.
3. Отверстия для крепления решеток или размещения шампуров.

Как только все проемы готовы, приступайте к сборке деталей. Все крепления должны быть прочными и надежными, а также максимально герметичными.

Изготовление крышки

После крепления петель, крышку можно срезать до конца. Вверху приваривается ручка. Использовать для этого можно различные материалы, но в любом случае необходимо подумать об удобстве и безопасности, поэтому лучше обернуть рукоятку огнеупорной тканью.

Какие баллоны подойдут для обработки

Хорошо пригоден для мангала баллон, внешне не подверженный коррозии, без остатков газа, фреона внутри. Оптимальный объем  –  50 л, длина  –  0,85 м, диаметр – 0,3 м.

Одно из главных его преимуществ – прочность металла. Средняя толщина стенок его корпуса  –  3 мм и выше. Для сравнения: толщина металла покупных – 1–2 мм.

Установка из такого материала не прогорит. Его просто сделать стационарным или переносным. Минимальный срок его службы от 15 лет. В такой конструкции не надо принудительно тушить огонь, а просто перекрыть доступ воздуха, и пламя постепенно угаснет.

Фото: пропановый баллон

Мангал-коптильня состоит из двух частей:

• дымогенератора;
• мангала.

Чтобы получить полноценную конструкцию, лучше запастись двумя газовыми баллонами  –  для коптильни понадобится отдельная колба.

Благодаря цилиндрической форме баллона, корпус мангала практически готов, что существенно снижает время и трудоемкость работ.

Это интересно: Как выбрать термостойкий лак — наша точка зрения на вопрос

Самодельные изделия из баллона

Большой объем и металлические стенки делают баллон пригодным для изготовления разных устройств, внутри которых можно коптить и жарить разные продукты.

Умельцы уже готовы поделиться проверенными схемами изготовления:

Печи для казана – надо разрезать баллон или проделать в нем отверстие нужного диаметра, после чего приварить ко дну емкости ножки.

Мангала – у баллона вырезается крышка, которую придется в дальнейшем установить обратно с помощью петель, также в стенках высверливаются отверстия для крепления шампуров, а сама емкость ложится на ножки.

Коптильни с мангалом и барбекю – изготавливается как мангал, но с добавлением второй емкости для закладки и возгорания топлива (топка передает жар в мангал через трубу).

Перечисленные устройства хороши своей пустотелостью, и поэтому они имеют незначительный вес. К их несущим ножкам выгодно крепить колеса для мобильности.

Чертежи и расчеты

Следующим моментом подготовки будет составление чертежей и проведение расчетов. При составлении чертежа нужно тщательно продумать все детали. К ним относится расположение:

• поддувальных отверстий;
• ножек;
• трубы для вывода дыма;
• вырезов для шампуров;
• петель;
• уголка;
• ручки;
• полочки для дров;
• подставка под баллон.

После, на баллоне нужно расставить разметку согласно чертежу. Разрез под крышку будущего гриля желательно делать ровно посередине баллона, не забывать при этом отставлять небольшие отступы с торцов. Например, для 50 л емкости отступ с каждой стороны будет равняться 20 мм.

Меры предосторожности

При изготовлении жаровни из газового баллона следует быть очень аккуратным и перед началом работы соблюдать меры предосторожности. Даже пустой он содержит остатки пропана и конденсат, что при попытке вскрыть его может привести к взрыву

Перед изготовлением гриля из газового баллона необходимо тщательно выпустить из него весь газ

Чтобы удалить конденсат, нужно при помощи газового ключа открыть вентиль и перевернуть баллон вниз отверстием на несколько часов. После этого пустую емкость наполняют водой, содержащей моющее средство. Оставить раствор на несколько дней. За этот период все вредные и опасные вещества отстанут от стенок будущего гриля, и с ним можно начинать спокойно работать.

Этапы изготовления

Изготовление гриля своими руками состоит из нескольких этапов – разметка, распиливание, сборка, установка ножек, монтаж крышки и ручки. После того, как баллон обработан мыльным раствором, можно начинать работу.

Разметка емкости в 50 литров стандартный диаметр, которой 96 см:

1. положить баллон на бок;
2. от продольной сварочной линии отмерить в обе стороны по 24 см, что разделит емкость ровно пополам, и нарисовать первую горизонтальную линию;
3. с обоих торцов отмеряют по 3 см и наносят еще разметки, вкруговую;
4. оставить на первой линии несколько отметок под шампуры, расстояния между ними при этом должны быть не более 8-10 см;
5. последней разметкой обозначить крышки, при этом с передней стороны отмеряют от первой горизонтальной линии 10 см вверх и рисуют еще одну.

Распиливание и сборка:

1. распилить баллон пополам по первой линии при помощи «болгарки»;
2. приварить или закрепить при помощи болтов один край крышки;
3. только после этого вырезать боковые стороны крышки по второй горизонтальной линии;
4. приварить с наружной и внутренней стороны, между петлями, уголки-ограничители, которые будут препятствовать деформации крышки;
5. с обоих торцов закрепить при помощи сварки стальные полоски, которые позволят фиксировать крышку при закрывании гриля;
6. для того, чтобы крышка не запрокидывалась назад, к ней с одной или обеих сторон приваривают цепи;
7. на первой продольной линии сделать выемки по разметкам при помощи болгарки;
8. на параллельной стороне напротив каждого углубления просверлить отверстия Ø 1 см;
9. сделать дрелью несколько отверстий на дне жаровне в шахматном порядке (для хорошей тяги);

на месте бывшего вентиля приварить трубу.

Монтаж ножек.

Ножки прикрепляют с торцов гриля, с каждой стороны по две штуки. Между собой их желательно укрепить при помощи уголков, что обеспечит конструкции большую устойчивость.

Перед монтажом следует определить высоту жаровни. Самой оптимальной считается 1 метр, но можно сделать чуть выше или ниже, ориентируясь на свой рост.

Для закрепления ножек гриль переворачивают вверх днищем. Затем просверливают в нем 4 отверстия, в которые вставляют болты резьбой наружу. Их можно как приварить, так и привинтить к ножкам. В первом случае крепления сначала приваривают к днищу затем к опоре. Во втором – к ножкам приваривают гайки, к которым и прикручиваются, предварительно вставленные в днище, болты.

Внизу под грилем к ножкам можно прикрепить решетку для дров и других принадлежностей для барбекю.

Установка ручки.

Просверлить с лицевой стороны 2 отверстия. Вставить в них болты и прикрутить ручку. Можно использовать как готовые, сделанные из жаропрочных материалов, так и сделанные самостоятельно из металлического прута.

Вопросы по щепе

Соорудив своими усилиями коптильню из пропанового баллона, вы оставляете себе один важный вопрос – заготовка нужной щепы. Если будет применяться сырьё из совершенно не годящейся древесины, то вы получите негативный результат и блюда плохого качества и вкуса. По сути здесь подходят многие виды древесины. Главное — исключить хвойные породы. Ведь они содержат множество смол, которые в процессе копчения испаряются и проникают в блюдо, тем самым его серьёзно портят.

В этом вопросе решение сводится к применению сырья плотных древесин. Это и дубовые, и грабовые, и буковые, и ольховые породы. Во время их заготовки учитывайте, что параметры щепы не должны быть очень маленькими. Под воздействием мощной температуры щепа может воспламениться.

Подходящий её параметр – минимум 3 см. Такая щепа превосходно тлеет и выделяет нужные объёмы дыма для поставленных целей (копчения).

Отличные рекомендации при копчении завоевали фруктовые породы, например, вишнёвые и яблоневые. С них не обязательно устранять живые ветви для достижения требующегося результата. Просто после сезонной процедуры обрезки оставьте остатки.

Древесина становится годной для копчения, когда с неё ликвидируется кора и она измельчена на подходящие кусочки. В коре также присутствуют смолы в больших объёмах. Они также будут негативно воздействовать на вкусовые качества блюда.

Можно добавлять в щепу немного смородиновых веточек и порезок можжевельника.

Газовый баллон – что можно из него сделать

Из газовых баллонов удастся сделать не только аппарат для копчения, но и другие полезные в быту вещи своими руками.

Это универсальная емкость, которая отличается вместительностью и прочностью, что очень важно при высокотемпературной обработке продуктов

Печь для казана

Газовый баллон используется в качестве печи под казан. Это идеальное по форме приспособление, поскольку его сечение подходит по параметрам к размерам казана.

Лучше, чтобы емкость опускалась в баллон на 2/3. Для превращения пропанового баллона в печь в нем необходимо проделать дверцы, монтировать печную фурнитуру, установить дымоотвод. Сделанная своими руками печь не только эффективна, но и удобна, что позволяет без особых усилий транспортировать ее.

Мангал

Используя баллон от пропана, легко соорудить своими руками мангал. Возможно даже сделать 2 приспособления, но они будут не слишком вместительными. Для изготовления мангала потребуется отрезать верхнюю часть баллона, а затем ее прикрепить назад, но уже в качестве крышки. Прикрутив болтами или приварив ручки к верхней части, удастся облегчить транспортировку агрегата.

В боковых стенках просверливаются отверстия под шампуры, а также делаются срезы, с помощью которых будет создаваться тяга. Также такие срезы помогают сливать накопившуюся в мангале жидкость во время дождя. Там, где у баллона располагается вентиль, после обработки остается отверстие. Рационально его приспособить под дымоотвод.

Мангал-барбекю

По аналогичной схеме сооружается своими руками мангал-барбекю. Такая домашняя установка универсальна и подходит для приготовления различных видов продуктов.

Важно помнить об устойчивых ножках, поскольку конструкция должна иметь прочную опору. От этого зависит ее надежность и безопасность

Для предотвращения деформаций от влияния высокой температуры на внутренней части устройства приваривают металлический уголок, дополнительно фиксируя его струбциной.

Коптильня с мангалом и барбекю

Чтобы соорудить коптильню из баллона вместе с барбекю и мангалом своими руками, потребуется 2 и более емкости. Такой смокер удобный и функциональный. Агрегат используется в различных целях, поскольку является комбинированным устройством. Одна установка может быть приспособлена для приготовления пищи на барбекю, мангале, а также горячего и холодного копчения. Главное – правильно скомбинировать элементы. Сделать это помогут чертежи, фото и детальное описание технологии сборки.

Коптильня

Основные элементы одинаковы в таких агрегатах, отличается их расположение. Такая коптилка эффективна, а подобрав емкость больших габаритов можно готовить продукты не только для себя, но и на продажу.

Это интересно: Лестница из бетона своими руками

Особенности

Для самостоятельного изготовления коптилки домашние умельцы используют самые различные материалы. В ход идут старые духовки, бочки и даже стиральные машины. Наибольшей популярностью пользуются агрегаты из кислородного, пропанового и фреонового газовых баллонов. Изготовить такую установку непросто, однако при необходимой подготовке вполне реально. Баллоны отличаются подходящей геометрией и высоким качеством металла.

Использование баллонов для оборудования коптильни обусловлено физико-техническими параметрами сырья – баллоны, как правило, изготавливают из крепкого материала с толстыми стенками, а это означает, что устройство не деформируется под воздействием высоких температур и не растеряет своих эксплуатационных характеристики. Сделать коптильню может любой садовод /рыболов или охотник, а также умелец, регулярно отдыхающий за городом.

Прежде чем разобраться в тонкостях изготовления конструкций, разберем немного особенности самого процесса копчения.

Их важно знать, чтобы изготовить установку правильно и добиться высокого качества приготовления пищи

• Подготовленный к обработке продукт должен получать тепло и дым равномерными порциями, в противном случае он будет пахнуть гидролизом и иметь неоднородный по своей структуре вкус.
• Дым непременно должен быть легким, то есть его фракции должны осаждаться еще до того, как вступят в контакт с продуктом. В легком дыме пиролизные газы не присутствуют, поэтому он и придает специфический вкус домашним копченостям.

Конструкция должна обеспечивать поступление рабочего дыма равными порциями – он должен со всех сторон окуривать продукт до тех пор, пока полностью не улетучится, в этот момент на смену ему должен поступить новый дым.
Очень важно добиться выполнения всех этих норм, именно в них и кроется краеугольный камень науки копчения.

Копчение может быть холодным или горячим, именно от его вида во многом зависят особенности конструкции. Само название указывает на принцип работы коптильни.

Горячее производится в непосредственной близости от источника огня. Здесь поддерживается температура 40-120 градусов, для приготовления мяса потребуется не менее часа, и мясо при этом будет сочным, вкусным и готовым к употреблению сразу же.

С методом холодного копчения все немного по-другому – здесь коптильня удалена от источника огня, от топки подключается труба, по которой охлажденный дым продается непосредственно в коптильный отсек и там пропитывает продукт. Поддерживается температура ниже 40 градусов, копчение занимает довольно много времени. Преимуществом такого метода является возможность хранения продуктов на протяжении нескольких месяцев.

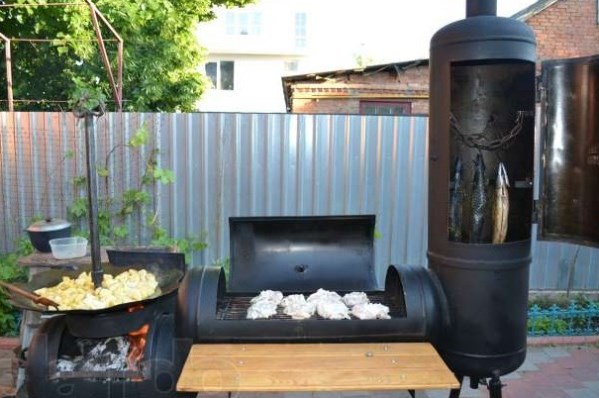

Коптильня из двух газовых баллонов

Из двух ёмкостей получается установка, имеющая дополнительные возможности.

Аппарат для горячего копчения

Из двух баллонов разной ёмкости делается коптильная камера горячего копчения своими руками. Для такого аппарата нет необходимости разводить костёр и его допускается использовать в гараже или сарае, особенно, если установить аппарат в стене здания таким образом, чтобы дверцы оказались снаружи. Изготавливается эта коптильня из баллонов разного размера, например, 27 литров и 50 л. Устанавливаются они вертикально, один над другим.

Ёмкость меньшего размера используется в качестве топки. Пошагово она изготавливается следующим образом:

1. Выкрутить вентиля. Отмыть баллоны внутри.
2. В боковой стенке вырезать две двери шириной 1/3 окружности с промежутком 5см. Нижняя дверь 1/4 высоты корпуса для поддувала, верхняя 3/4 высоты для загрузки дров.
3. Из металла толщиной 3-5мм вырезать круг, соответствующий внутреннему диаметру печки, и просверлить в нём отверстия Ø10-16мм, превратив в колосниковую решётку. Приварить колосник внутри между дверями.
4. По краям дверей приварить полосу металла шириной 30мм. Закрепить их на петлях.
5. Из второго баллона делается коптильная камера:
6. Вырезать в стенке дверцу. Установить её на петлях.
7. В дне и верхней части баллона вырезать отверстия Ø100мм. Размещается коптильня для рыбы своими руками горячего копчения нижним отверстием над отверстием в топке, оставшимся от вентиля и при помощи электросварки соединяется с ним.
8. Присоединить к верхнему отверстию дымоходную трубу.

Эта печь для копчения своими руками будет не только готовить закуски, но и отапливать гараж или теплицу.

Коптилка холодного копчения из двух баллонов

Из двух баллонов можно сделать также коптильню для холодного копчения. Для этого печка и коптильная камера не устанавливаются друг над другом, а соединяются дымоходом длиной 3-5 метров. Принцип работы аналогичен обычным коптильням, работающим на естественной тяге:

1. Дрова горят в печке.
2. Дым проходит по дымоходу, остывая и очищаясь от конденсата и сажи.
3. Остывший дым поступает в коптильную камеру, проходит через решётки с продуктами и выходит на улицу.

Целесообразно установить эту установку в теплице. В этих помещениях печка размещается в углублении, а дымоход прокладывается вдоль всего сооружения. Дым, проходя по нему, остывает и становится пригодным для холодного копчения.

При размещении отверстия для дымохода не вместо вентиля печки, а сбоку появляется возможность установки казана или конфорки для приготовления пищи обычным способом.

Схема сборки коптилки холодного копчения из двух баллонов

Сооружение ножек

Чтобы продукты и жар не опрокинулись, коптильне придается устойчивость. Для такой цели подойдут ножки, которые привариваются к изделию. В качестве опоры потребуется приобрести трубы или уголки

Важно, чтобы эти элементы были одной длины, в идеале — 80−100 см. К меткам приставляются детали и прикрепляются сваркой

Предпочтительнее делать опоры съемными. К емкости привариваются 4 болта. Далее берутся 4 трубки одинакового диаметра с болтами. В трубках изготовляется резьба, и в дальнейшем они накручиваются на болты. Таким способом трубки можно отвинтить в любую минуту, а конструкцию поместить в автомобиль.

Зачастую основа коптильня делается не съемной. Наоборот, конструкцию дополнительно усиливают, чтобы она получилась стационарной. Тогда и риски опрокидывания существенно снижаются.

Изготовление топки

Для изготовления мангала или барбекю своими руками топка не потребуется: огонь в них будет разводиться непосредственно на дне баллона. Копчение же продуктов происходит не на открытом огне, а за счет горячего дыма, выделяемого при тлении чуть влажных опилок, который поступает в коптильню из топки.

Топку коптильни зи газового баллона можно изготовить своими руками из металла толщиной не менее 4 мм или газового баллона меньшей емкости. В нем вырезается два отверстия с дверками: одно в верхней части для закладывания опилок и второе в нижней части для устройства поддувала.

Между поддувалом и топкой устанавливается колосник подходящего размера. Чтобы открытый огонь не забрасывался в коптильню, лучше не соединять коптильню и топку напрямую, а предусмотреть между ними небольшой переход в виде трубы.

Горячее копчение продуктов осуществляется при достаточно высокой температуре. Получить продукты холодного копчения с помощью такой коптильни можно, если чуть усовершенствовать ее конструкцию и удлинить трубу, связывающую коптильню с топкой.

Горячий дым, проходя через длинную трубу, будет постепенно охлаждаться до температуры 19-25°С. Если предусмотреть демонтаж и смену труб, соединяющих коптильню и топку, данную конструкцию можно будет использовать как для холодного, так и горячего копчения.

Коптильня или мангал, сделанные своими руками, готовы. Можно приступать к подготовке продуктов для жарки или копчения.

Если по каким-то причинам нет возможности изготовить топку из листов железа, существует вариант изготовления коптильни из двух газовых баллонов:

Что такое горячее и холодное копчение

Обычно в магазине на этикетках копченостей указано, каким образом продукт был приготовлен: горячим или холодным способом. Чтобы получить наглядное представление об их сути, взгляните на предложенные чертежи.

Схема: сравнение технологий горячего и холодного копчения

При горячем копчении, заложенные в коптильню продукты достигают кондиции намного раньше, чем при холодном, за счет того, что находятся под воздействием высокой температуры и дыма. Но срок хранения приготовленных таким копчением продуктов непродолжителен и, как правило, составляет 2-3 недели.

При холодном копчении продукты в коптильне поддаются обработке от 1-х до 3-х суток. Это обеспечивает мясу или рыбе продолжительную сохранность от 2-х до 6-ти месяцев. Кстати, любимый кондитерами чернослив готовят также по технологии холодного копчения.

Конструкция самодельной коптильни будет зависеть от выбранной вами технологии. Как показано на чертеже при холодной технологии топка отделена от коптильной емкости длинной трубой (около 3-4 м). Это нужно, чтобы дым, прежде чем дойти до продуктов, успел остыть.

Технология самостоятельного изготовления

Конструирование многофункционального очага своими руками из газового 50 л резервуара следует начать с проектирования. В идеале коптильню-мангал лучше нарисовать в 3D в любом доступном графическом редакторе. Обязательным минимумом является эскиз на бумажном носителе от руки, чтобы хотя бы примерно представлять, сколько уйдет дополнительно металлопроката различного сортимента (уголок, труба круглая и профильная).

Техника безопасности

Основными требованиями при работе с сосудами под давлением с легко воспламеняющимися газами являются:

1. стравливание пропан-бутановой смеси, если она осталась внутри баллона;
2. аккуратное откручивание вентиля;
3. заполнение внутреннего пространства водой минимум на 12 часов.

Сливать жидкость следует в зонах участка, не предназначенных для посадки растений. В 90% случаев баллон режется УШМ с оснасткой по металлу, инструмент следует использовать правильно:

• диск «болгарки» должен располагаться слева от ее корпуса, чтобы абразивная оснастка набегала на заготовку сверху, а искры вылетали под ноги оператора;
• направление реза от себя по ходу вращения диска;
• при шлифовании сварки, кромок плоскость оснастки УШМ должна находиться минимум под углом 15 градусов к обрабатываемой поверхности.

В противном случае гарантирован неконтролируемый отскок, чреватый травмами конечностей. Для осколков лопнувшего на больших оборотах диска спецодежда практически не является препятствием, поэтому запрещено снимать защитный кожух во время работы.

Изготовление мангала

Для жаровни, эксплуатируемой поочередно в режиме мангала и продуктовой камеры коптильни, потребуется целый 50 л пропановый баллон. Его размечают и разрезают следующим образом:

Для удобства эксплуатации заслонок на корпуса резервуаров привариваются уголки, которые станут направляющими для заслонок, оснащенных ручками.

Сооружение дымогенератора

С конструкцией генератора дыма немного сложнее:

Внимание: В момент копчения продуктов мангал должен быть герметичным, а при жарке мяса на углях необходим доступ воздуха к ним для горения. Поэтому вместо классических отверстий по бокам корпуса снизу вырезается люк, а кусок корпуса становится заслонкой-шабером

Дымоход и опорное устройство

Ножки универсальной жаровни можно выполнить несколькими способами:

1. выложить кирпичом;
2. сварить из уголка или профильной трубы классические козлы;
3. использовать б/у подставку от швейной машины;
4. вырезать в вертикально установленном 50 л баллоне посадочные поверхности полукруглой формы под диаметр жаровни;
5. уложить друг на друга и прихватить сваркой несколько автомобильных металлических колесных дисков.

Кроме существующих схем стоек, ножек и опорных узлов, домашний мастер может использовать собственный вариант.

Для дымохода подойдут стальные трубы подходящего диаметра. Основными нюансами при этом не рекомендуется врезать дымоход в отверстие, из которого был выкручен вентиль баллона, лучше установить трубу в верхней точке цилиндрической конструкции, при открытой крышке мангала дымоход становится неэффективным, применяется только во время копчения деликатесов.

Внимание: Минимальная высота трубы для обеспечения тяги составляет 1,5 м от топки дымогенератора, в которую заложены смоченные опилки

Сборка мангала с коптильней, грилем и барбекю — пошаговая видео-инструкция

На последнем этапе коптильня собирается из полученных заготовок:

1. жаровня мангала устанавливается на ножки или подставки;
2. снизу к ней приваривается дымогенератор, также опирающийся на собственные лапки или ножки;
3. сверху в мангал вваривается дымоход.

В отличие от кирпичной печи-барбекю или мангала конструкция готова к немедленной эксплуатации, тягу можно проверить сразу же.

Ну и вот пара пошаговых видео-инструкций:

Коптильня из газового баллона своими руками: выбор способа копчения

Перед тем как сделать коптильню с газового баллона своими руками, следует выбрать тип копчения, к которому она будет приспособлена. От этого зависят нюансы конструкции и принцип ее функционирования.

Отличия горячей и холодной коптильни

Приготовление горячим методом предполагает воздействие на продукты дыма температурой от 40 до 120°С. Это означает, что источник огня будет располагаться в непосредственной близости к пище, а выработаны дым без охлаждения попадает в камеру. Продукты в таком случае готовятся быстро, до часа, и сразу готовы к употреблению. Вкусовые качества на высоте: продукты получаются сочными и нежными. Мясо и рыба обладают приятным ароматом и красивым золотистым оттенком.

Принцип действия холодной коптильни отличается тем, что дыму требуется охлаждение. До попадания в камеру с продуктами он проходит по дымоходу, где доходит до необходимой температуры, ниже 40°С. Копчености, приготовленные таким способом, подлежат длительному хранению, при этом вкус и запах их не хуже, чем при горячем копчении.

Выбираем холодное копчение

Это связано с периодом хранения продуктов. Продолжительное копчение позволяет устранить патогенные микроорганизмы, благодаря чему пища долго не портится. Вкусовые качества со временем не меняются, а наоборот, становятся ярче.

Принцип работы коптильни из баллона

Конструкция коптильни холодного типа проста. Основные ее части:

• топка;
• камера копчения;
• дымовод.

Каждый из элементов имеет дополнительные компоненты, улучшающие и упрощающие приготовление. В результате горения древесины вырабатывается дым, который под воздействием естественной тяги поступает в дымовод, где происходит охлаждение. Затем по этой трубе дым попадает в камеру с продуктами и окутывает их. Так и происходит копчение.

Как изготовить коптильню

Создание самодельного агрегата для копчения трудоемкий процесс, но при наличии минимальных навыков справиться с ним можно за 3-4 часа. Коптильня холодного копчения может быть скомбинирована с мангалом, барбекю и горячей коптилкой, но в таком случае затраты и сложность процедуры сборки повышаются.

Схема и чертежи для изготовления

Прежде чем сделать коптильню из газового баллона, необходимо составить проект и детальную схему, в которой будут отображены основные составляющие, их размеры и расположение.

Схема коптильни из газового баллона

Этот проект поможет подобрать нужные компоненты подходящего размера в требуемом количестве.

Какие потребуются инструменты

Для подготовки деталей, а также сборки аппарата потребуется следующий набор приспособлений:

• сварочный аппарат;
• болгарка;
• дрель со сверлами разного диаметра;
• гаечный ключ;
• болты и гайки.

Из материалов, кроме газовых баллонов, необходимы металлические уголки, трубы, а также ручки. Для наполнения потребуются решетки и металлические листы, из которых будут изготовлены поддоны.

Как правильно подготовить газовый баллон для резки

Важным считается подготовительный этап, так как от него зависит не только эффективность конструкции, но и безопасность жизни мастера при сборке и эксплуатации.

Какие баллоны подойдут для обработки

Коптильня из газового баллона своими руками может изготавливаться из емкостей различного объема, от 20 до 50 л. Слишком маленький агрегат невыгодный с финансовой точки зрения, так как в него поместиться мало продуктов. Оптимальной считается емкость в 50 л. Баллон меньшего объема может применяться в качестве топки, но в таком случае потребуется частая дозагрузка топлива.

Следует использовать емкости, которые не слишком повреждены коррозией, так как испорченный баллон прослужит недолго. Лучше, если в нем имеются остатки газа. Это свидетельство того, что он в рабочем состоянии.

Очистка баллона

Чтобы избежать опасных ситуаций в работе, особе внимание уделяется очистке емкости. Это касается не только удаления имеющегося газа, но и очистки с поверхности загрязнений и ржавчины

Особенности оборудования

Чтобы собственными силами соорудить такое оборудование, необходимы свободное время, желание, точная схема, сварочный аппарат, сам баллон и болгарка. Готовый самодельный аппарат можно использовать как:

• коптилку;
• мангал;
• гриль;
• барбекю.

Многофункциональное решение не останется без дела на участке.

За основу берутся обычные баллоны. Они выполнены из прочного металла, который хорошо нагревается и долго держит температуру на должном уровне. Форма основы эргономичная. Поэтому такая самодельная коптилка подходит для приготовления шпика, рыбы, свинины, ребрышек и т. д. Это не всегда агрегат для осуществления холодного копчения. Но устройство справляется с горячей обработкой.
